Accueil  >  Équipement  >  Élévateurs à flèche

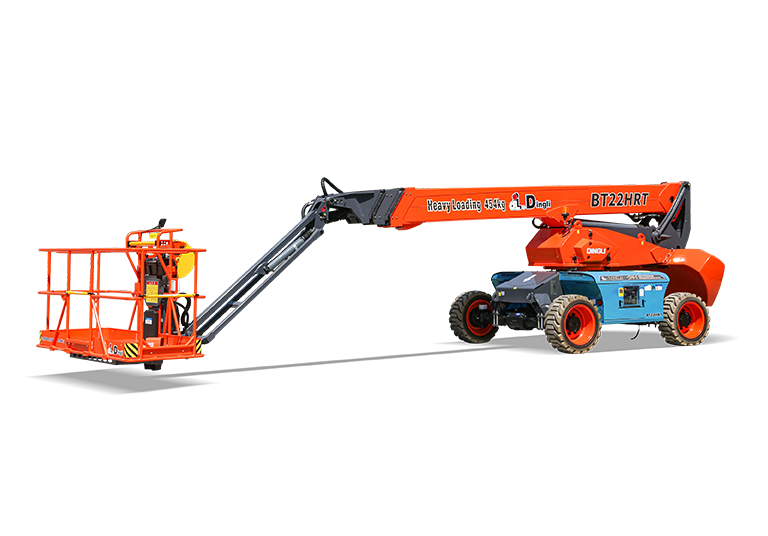

BT22HRT
Gamme M

● Large load, strong power, easy maintenance……

● Family modular design with whole series developed on the same platform base

● With a universal range extender

● Whole parts move-down design makes centre of gravity shift down




  • Produit Paramètres

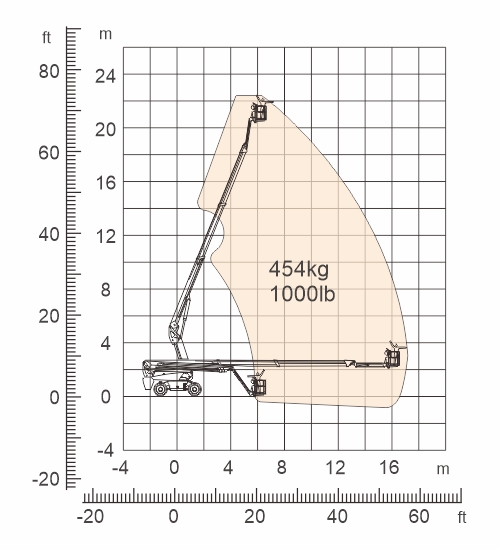

  • Atteinte
  • Soutien
  • Téléchargement
  • Dimensions
    Hauteur travail maximum
    22.51m / 73ft 10in
    Hauteur plateforme maximum
    20.51m / 67ft 4in
    Déport de travail maximum
    17.28m / 56ft 8in
    Déport plateforme maximum
    16.68m / 54ft 9in
    Hauteur libre sous nacelle
    /
    Déport négatif
    /
    Dimensions de transport par camion plateau (L × l × H)
    9.82m×2.50m×2.70m / 32ft 2in×8ft 2in×8ft 10in
    Dimensions plateforme (longueur × largeur)
    2.44m×0.91m / 8ft×3ft
    Déport arrière tourelle
    1.19m / 3ft 11in
    Garde au sol (replié/élévation)
    0.28m / 11in
    Empattement
    2.40m / 7ft 10in
    Pneus
    315/55D20
  • Performance
    capacité plateforme
    454kg / 1000lb
    Nombre d'occupants
    3
    Gradabilité
    0.3
    Vitesse de translation (repliée)
    6.0km/h / 3.70mph
    Vitesse de translation (élevée)
    1.1km/h / 0.70mph
    Pente admissible(X/Y)
    5°/5°
    Rotation tourelle
    continue 360°
    Rotation plateforme
    180°
    Mouvement du bras pendulaire
    135°
    Angle de flèche max.
    70°
    Rayon de braquage (intérieur/extérieur)
    1.65m/2.62m / 5ft 5in/8ft 7in
  • Poids
    Poids total
    13200kg / 29101lb
  • Puissance
    Moteur diesel
    /
    Moteur de génératrice
    Kubota Z482/9.8kW
    Réservoir diesel
    30L/7.9gal
    Réservoir hydraulique
    165L/43gal
    Système de secours
    12V
    Boatterie lithium
    80V/320Ah
    Chargeur
    /
    Moteur de translation
    54VAC/18kW
    Moteur de pompe
    /
