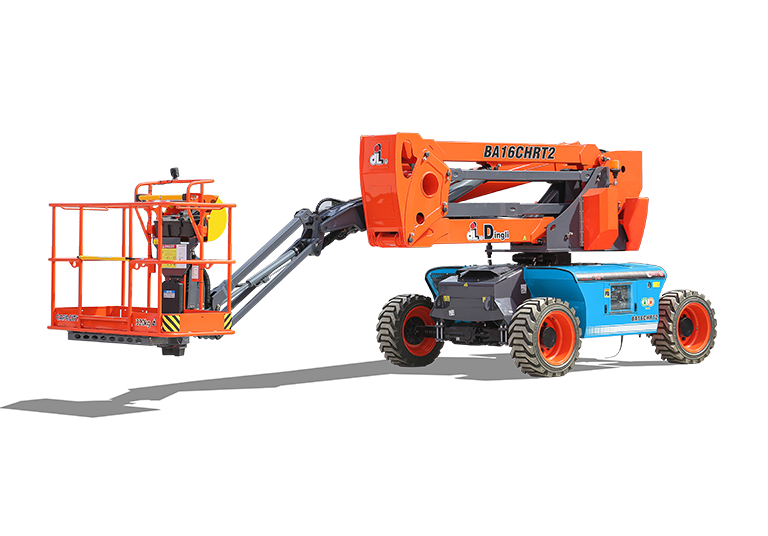

BA16CHRT2
Gamme D

● Accès en sous-sol, large rayon de portée horizontale ;

● Développé par le centre de R&D national DINGLI ;

● Conception modulaire horizontalement et verticalement, 85 % des composants communs dans la gamme complète, modèles électriques / diesel / hybrides développés sur la même plate-forme ;

● Équipé d'un essieu intégré, de quatre roues motrices et de deux roues directrices ;

● Conception descendante des composants avec centre de gravité abaissé, conception légère, éco-énergétique, plus stable ;

● Conduite possible à pleine hauteur avec une charge importante de 320 kg ;

● Convient pour le transport en conteneurs standard ;

● Équipement en option de batteries lithium haute capacité 48V280Ah. Avec un prolongateur d'autonomie universel, qui charge la batterie lorsqu'il n'y a pas d'alimentation externe.

  • Produit Paramètres
  • Soutien
  • Téléchargement
  • Dimensions
    Hauteur travail maximum
    16.27m / 53ft 4in
    Hauteur plateforme maximum
    14.27m / 46ft 10in
    Déport de travail maximum
    8.69m / 28ft 6in
    Déport plateforme maximum
    8.09m / 26ft 6in
    Hauteur libre sous nacelle
    7.30m / 23ft 11in
    Déport négatif
    0.42m / 1ft 4in
    Dimensions de transport par camion plateau (L × l × H)
    5.17m×2.44m×2.58m / 16ft11in×8ft×8ft 5in
    Dimensions plateforme (longueur × largeur)
    1.83m×0.79m / 6ft×2ft 7in
    Déport arrière tourelle
    0m / 0in
    Garde au sol (replié/élévation)
    0.31m / 1ft
    Empattement
    2.40m / 7ft 10in
    Pneus
    315/55D20
  • Performance
    capacité plateforme
    320kg / 705lb
    Nombre d'occupants
    2
    Gradabilité
    0.4
    Vitesse de translation (repliée)
    ≯6.0km/h / ≯3.7mph
    Vitesse de translation (élevée)
    ≯1.1km/h / ≯0.7mph
    Pente admissible(X/Y)
    5°/5°
    Rotation tourelle
    continue 360°
    Rotation plateforme
    180°
    Mouvement du bras pendulaire
    132°
    Angle de flèche max.
    75°
    Rayon de braquage (intérieur/extérieur)
    3.00m/4.73m / 9ft 10in/15ft 6in
  • Poids
    Poids total(Batterie plomb-acide)
    8300kg / 18298lb
    Poids total(Boatterie lithium)
    7850kg / 17306lb
  • Puissance
    Moteur diesel
    /
    Moteur de génératrice
    Kubota Z482/9.8kW
    Moteur hybride léger
    /
    Réservoir diesel
    90L / 23gal
    Réservoir hydraulique
    145L / 38gal
    Système de secours
    12V
    Batterie plomb-acide
    48V/300Ah
    Boatterie lithium
    48V/280Ah
    Chargeur
    Moteur de translation
    Moteur de levage
